干法选煤设备

复合式干法选煤设备是东鼎干燥开发的一种新型煤炭提质技术装备,适用于动力煤排矸、降低商品煤灰分、提高发热量 ...

生产能力 : 700-8000吨/天
占地面积 : 84-723㎡
产品优势 : 不用水、工艺简单、投资少、生产成本低
适用物料 : 适用于低质煤炭、易泥化煤、劣质煤、易选煤的分选

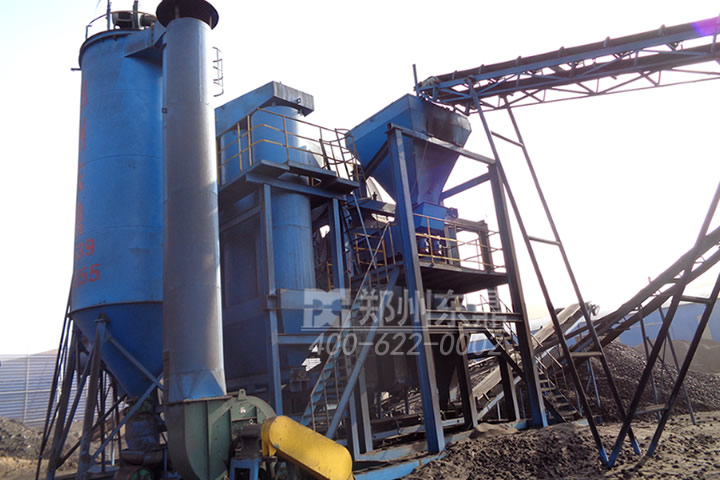

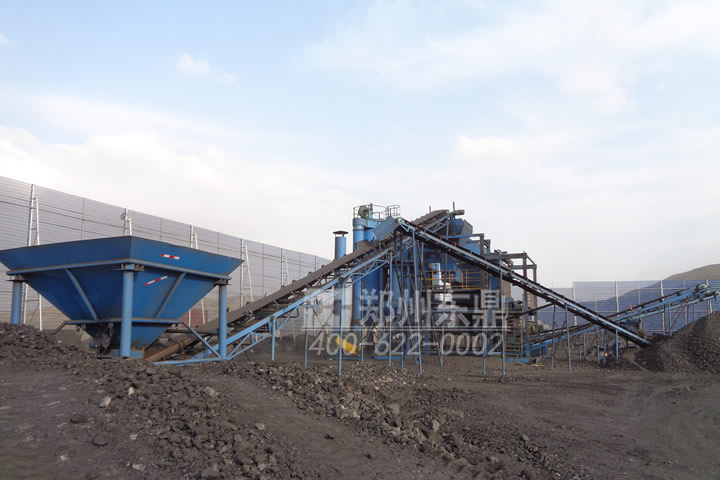

内蒙古风选机现场

复合式干法选煤设备是我公司开发的一种新型煤炭分选装备,具有不用水、工艺简单、投资少、生产成本低、回收率高、能耗低、对环境无污染、设备事故率低、建设周期短等一系列优点。受到煤矿、煤炭集运站、焦化厂、煤气厂、选煤厂等企业的欢迎。东鼎复合式干法选煤技术能够全面符合国家保护水资源、节能、环境保护及煤炭深加工等一系列政策,具有广阔的应用前景。

干法选煤设备性能特点
1. 工作原理独特,分选精度高、处理量大;
2. 选煤不用水,工艺简单;
3. 实现全封闭式运行,环保高效;
4. 生产成本低、运行费用少;
5. 选后商品煤水分低、发热量高、回收率高;
6. 运转平稳、维修量小;
7. 投资少、建设周期短。

干法选煤设备工艺
复合式干法选煤设备工艺原理
 入选物料由给料机送到分选床的给料口,在床面上形成具有一定厚度的床层。最下层的物料直接与振动的床面接触,床面振动产生的惯性力使下层物料由排料挡板向背板运动,由于背板的阻挡,引导物料向上运动。而上层物料受背板的推力和重力作用,沿表层向排料边下滑,在整个物料层上下形成正反方向速度梯度。最上层密度最小的煤首先通过排料挡板排出,其余物料继续做下一周期循环运动。 由于振动力和连续进入分选床的物料压力,使不断翻转的物料形成近似螺旋运动,并向矸石端移动。因床面宽度逐渐减缩,上层密度相对较低的煤不断排出,直到最后排出密度大的矸石和黄铁矿。风力的作用一方面加强粒群的松散,另一方面就是与细粒煤组成气固两相混合介质,提高分选精度。
 干选设备结构工艺

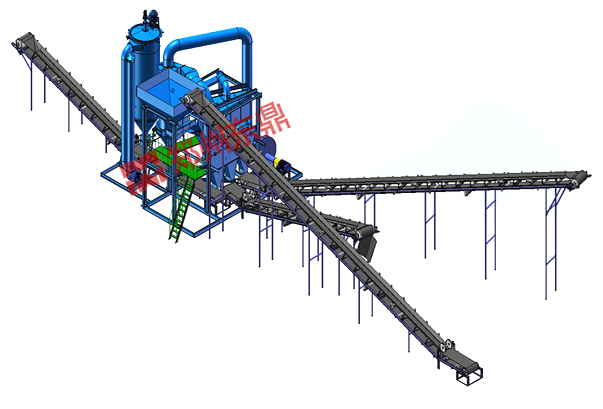

复合式干法选煤设备结构组成
 复合式式干法分选机由分选床、振动器、风室、机架和吊挂装置等组成。 分选床由床面、背板、格条、排料挡板组成。床面下有可控制风量的风室,由离心通风机供风,气流通过床面上的风孔作用于分选物料。由吊挂装置将分选床、振动器悬挂在机架上,可任意调节分选床的纵向和横向角度。

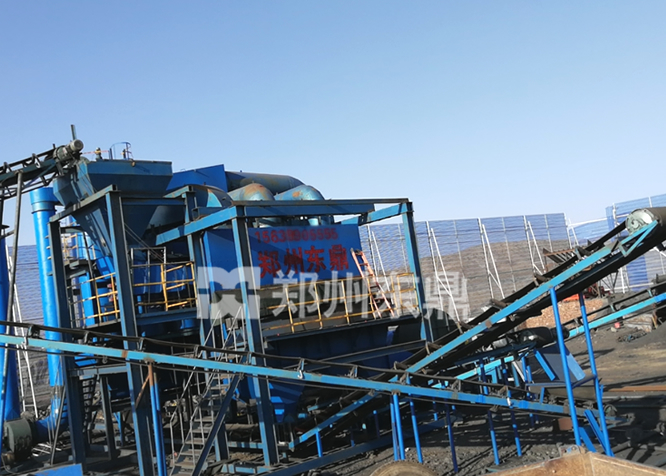

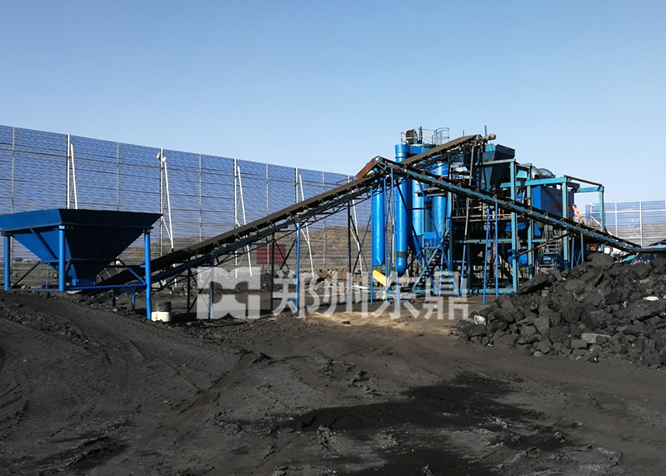

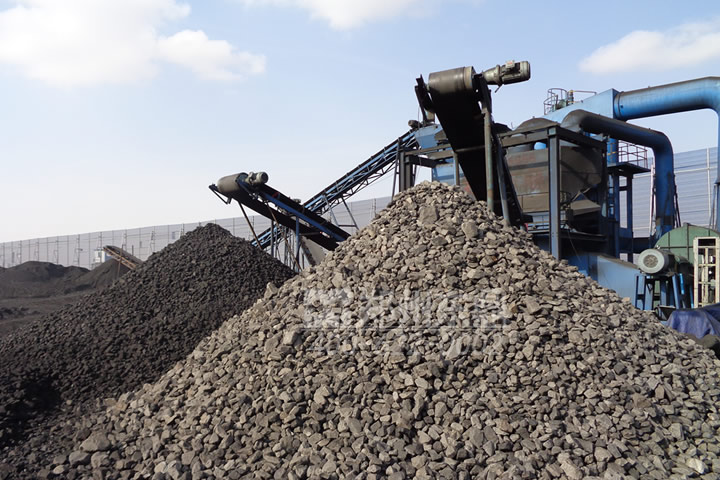

复合式干选设备现场


干法选煤设备技术参数

型号

功率(kw)

入选粒度(mm)

分选面积(m2)

处理能力(t/h)

外在水分(%)

外型尺寸(××)

DDFGX-3

92.25

0--80

3

30

9

9.8×8.6×8.8

DDFGX-6

146.2

0--80

6

60

9

12×11.2×10.2

DDFGX-9

277.5

0--80

9

90

9

13.6×12.6×10.4

DDFGX-12

330.05

0--80

12

120

9

16×13.7×10.7

DDFGX-18

558.5

0--80

18

180

9

19.8×15.4×10.9

DDFGX-24

657.5

0--80

24

240

9

20.1×15.6×12.6

DDFGX-36

1105.5

0--80

36

360

9

25.4×21×12.8

DDFGX-48

1325.5

0--80

48

480

9

26.6×27.2×20.7
