煤炭烘干机

煤炭烘干机产品适用于煤泥、浮选尾煤、混煤、压滤尾煤、末精煤、中煤、或精矿粉物料以及内水高、燃点低、挥发分高的低阶褐煤、蒙煤等物料的热力脱水。...

生产能力 : 300-5000吨/天
占地面积 : 220-900㎡
产品优势 : 产能大,品质好,稳定高效
适用物料 : 适用于浮选尾煤、混煤、压滤尾煤、末精煤、中煤、或精矿粉、煤泥物料干燥

伊东集团煤炭烘干机


煤炭烘干机产品适用于处理含水高、粒度细、粘度大的煤泥、浮选尾煤、混煤、压滤尾煤、末精煤、中煤、或精矿粉物料以及内水高、燃点低、挥发分高的低阶褐煤、蒙煤等物料。系统的设计充分考虑了干燥入料的性质,在筒体内部结构上做了特殊设计,不仅提高了热效率,而且有效避免了煤炭物料在干燥机内的粘泥和过干燥现象。目前我公司煤炭干燥系统已形成规模化、大型化,系列化的节能环保型的干燥系统,已有30多种系列产品,并有不同的干燥机内部结构,以保证烘干效果。干燥设备直径从Φ1.6~Φ4.5米,长度从15米~30米各种规格,日处理量从200~3000吨,入料水分40±5%,干燥水分可降至10±2%,甚至更低。

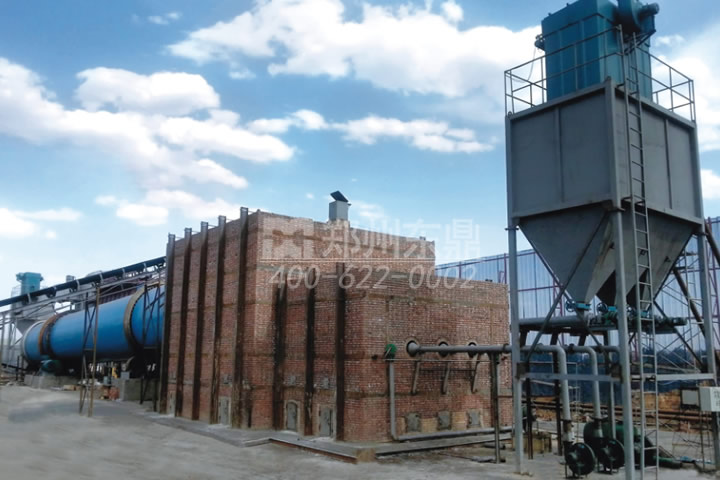

5000吨煤炭烘干机

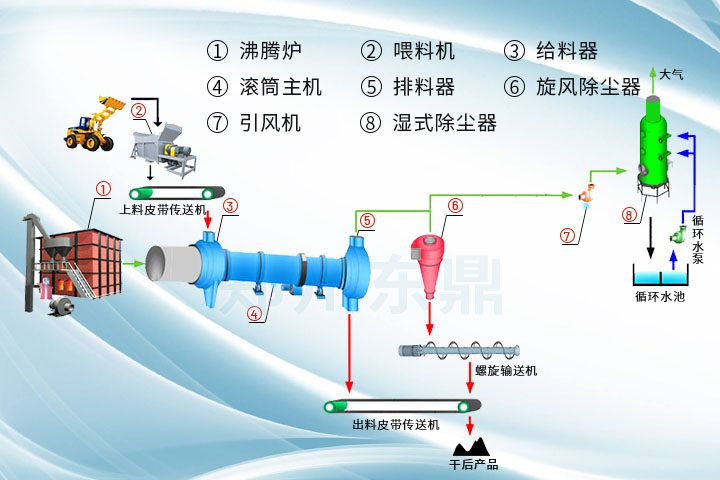

煤炭烘干机工艺流程
物料首先输送至螺旋推进器,然后推入滚筒干燥机后由大倾角导料板(1区间)将其迅速导向倾斜扬料板(2区间),并随滚筒的转动和筒体的倾斜度,被自筒底提至筒顶而落下,形成“料幕”,高温烟气从中穿过使湿物料预热并蒸发部分水分,当物料又被提起、洒落重复几次后,移动到活动蓖条式翼板(3区间)段,预热过的活动蓖条式翼板夹带物料提起洒落重复多次,与物料形成传导和对流质热交换,当物料移动到第四区间即带有清扫装置的圆弧形扬料板时,物料在滚筒内的最低处时,就将清扫链条压在最下面,同时将链条在上部空间接受的热量传递给物料,随滚筒的转动,物料又被提起、洒落,再次与烟气进行较为充分的质热交换。同时,圆弧内侧的清扫链条自动滑下,把扬料板内壁粘附的物料清扫下来,当清扫链条随滚筒转过垂线以后又在圆弧形扬料板背面拖动将粘附在扬料板外壁的物料清扫下来。随滚筒的不断回转,清扫装置配合圆弧形扬料板重复上述过程,即提升物料、洒落物料、清扫扬料板内壁、清扫扬料板外壁、清扫链条又被埋在物料中再重复提升,不断进行质热交换。物料中的水分也就不断被蒸发,当物料移动到第五区间时,一部分物料已经干燥便从扬料板蓖条的间隙漏下,不再参与提升,另一种湿的物料仍然留在扬料板圆弧内,被提升、洒落、干燥。物料到达第六区间时,物料与烟气基本完成质热交换,物料成为干后产品,烟气成为废气,为减少扬尘,第六区间不设扬料板,使物料滑落至排料箱,完成整个干燥过程。

煤炭烘干机主要特点
1、干燥机抗过载能力强,处理量大,燃料消耗少,干燥成本低;
2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低,热效率高;
3、可根据不同的物料性质改变运行参数,使物料在烘干机筒体内能够形成稳定的全断面料幕,质热交换更为充分;
4、新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的负荷;
5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强;
6、烘干机实现了 “ 零水平推力 ” ,大大减少了挡托轮的磨损,筒体运转平稳可靠;
7、烘干机采用 “ 调心式托轮装置 ” ,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗;
8、可根据用户要求控制产品粒度和水分,烘干煤泥时产品水分可达 8% 以下,粒度可控制在 8mm 以下;
9、可根据不同的煤炭物料性质(物料、水分、灰分、粒度组成)改变运行参数,使物料在干燥机筒体内能够形成稳定的全断面料幕,质热交换更为充分。



生产能力(T/D)

初水分(%)

终水分(%)

总功率(kw)

占地面积(m2)

DDMTG2224

500

35~40

11±3

128

8*40

DDMTG2528

700

35~40

11±3

143

8*45

DDMTG2830

1000

35~40

11±3

260

10*50

DDMTG3432

1500

35~40

11±3

320

12*50

DDMTG4035

2000

35~40

11±3

460

15*55
