旋风除尘器简介

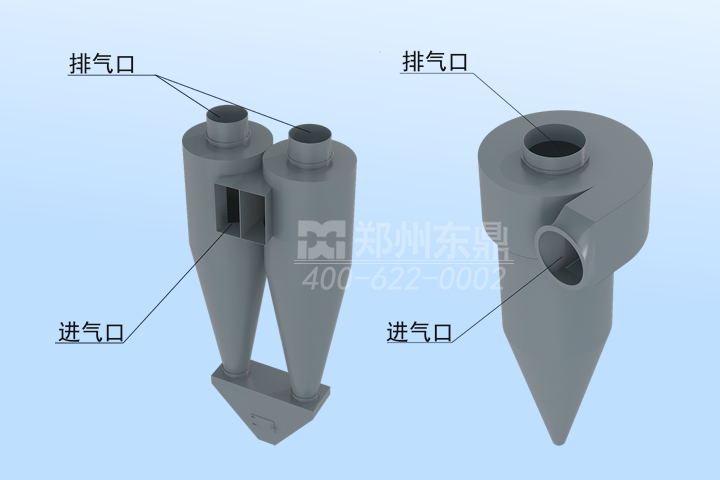

高效旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。旋风除尘器一般用于捕集5-15微米以上的颗粒．除尘效率可达80％以上，近年来经改进后的特制旋风除尘器，其除尘效率可达85％以上。旋风除尘器结构由筒体、锥体、进气管、出风管、和排灰管等组成。其工作原理如下：旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后，沿除尘器的轴心部位转而向上，形成上升的内旋气流，并由除尘器的排气管排出。自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分散在其中的尘粒也随同被带走。

旋风除尘器设备工艺

旋风除尘器一般用于捕集5-15微米以上的颗粒．除尘效率可达80％以上，近年来经改进后的特制旋风除尘器，其除尘效率可达85％以上。

旋风除尘器技术参数

规格 (mm)	处理风量 (m3/h)	进口风速 (m/s)	设备阻力 (Pa)	除尘效率 (%)	设备重量 (kg)
φ1000	7750~9450	18~22	890~1330	88~95	1050
φ1250	11600~14200	18~22	960~1460	88~95	2050
φ1500	16750~20450	18~22	980~1460	88~95	3000
φ1750	23350~28500	18~22	980~1460	88~95	3550
φ2000	30050~36700	18~22	980~1460	88~95	4250
